廢氣處理工藝流程及工藝設計

廢氣處理工藝流程及工藝設計



一、常見廢氣處理工藝流程

(一)吸附法工藝流程

預處理:廢氣首先進入預處理設備,如過濾器,去除廢氣中的顆粒物、粉塵等雜質,防止其堵塞吸附劑孔隙,影響吸附效果。

吸附處理:經過預處理的廢氣進入吸附塔,與吸附劑充分接觸。吸附劑(如活性炭)利用自身的孔隙結構和表面吸附力,將廢氣中的污染物吸附在表面,實現廢氣凈化。

吸附劑再生:當吸附劑達到飽和后,需要進行再生處理。常見的再生方法有熱再生法(通過加熱使吸附的污染物脫附)、降壓再生法(降低壓力使污染物從吸附劑表面解吸)等。再生后的吸附劑可重復使用,脫附下來的污染物則進行進一步處理。

后處理:經過吸附處理后的廢氣,可能還含有少量未被完全吸附的污染物,需要通過后處理設備(如尾氣凈化裝置)進行深度凈化,確保達標排放。

(二)吸收法工藝流程

廢氣收集:通過集氣罩、管道等設備將產生的廢氣進行收集,輸送至吸收塔。

吸收過程:在吸收塔中,廢氣自下而上流動,吸收劑(如堿液、酸液等)自上而下噴淋,氣液充分接觸。廢氣中的污染物與吸收劑發生物理溶解或化學反應,被轉移到吸收劑中。

吸收液處理:吸收了污染物的吸收液從吸收塔底部排出,進入后續處理系統。根據污染物的性質,可采用化學沉淀、氧化還原、生物處理等方法對吸收液進行處理,使其達到排放標準或?qū)崿F(xiàn)資源回收利用。

凈化氣排放:經過吸收處理后的凈化氣,通過除霧器去除其中攜帶的液滴,然后達標排放至大氣中。

(三)催化燃燒法工藝流程

預處理:同吸附法,先對廢氣進行預處理,去除顆粒物、粉塵等雜質,防止其影響催化劑活性。

預熱:將經過預處理的廢氣通過換熱器或加熱器進行預熱,使其達到催化燃燒反應所需的溫度(一般在 200 - 400℃)。

催化燃燒:預熱后的廢氣進入催化燃燒反應器,在催化劑(如鉑、鈀等貴金屬催化劑或金屬氧化物催化劑)的作用下,廢氣中的可燃性污染物發生氧化反應,生成二氧化碳和水,并釋放出熱量。

熱量回收:催化燃燒反應產生的高溫氣體通過換熱器,將熱量傳遞給待處理的廢氣或其他需要加熱的介質,實現熱量的回收利用,降低能耗。

達標排放:經過熱量回收后的凈化氣,溫度降低,通過煙囪達標排放至大氣中。

(四)生物法工藝流程

廢氣收集與預處理:收集廢氣并進行預處理,去除顆粒物、雜質等,調節廢氣的溫度、濕度、pH 值等參數,使其符合微生物生長和代謝的要求。

生物處理:預處理后的廢氣進入生物處理設備,如生物濾池、生物滴濾塔等。在設備中,廢氣與附著在填料表面的微生物膜接觸,微生物利用廢氣中的污染物作為碳源和能源,通過代謝作用將其分解為無害物質。

營養液循環:為保證微生物的正常生長和代謝,需要向生物處理設備中補充營養液。營養液在設備中循環流動,為微生物提供必要的營養物質,并帶走微生物代謝產生的廢物。

凈化氣排放:經過生物處理后的凈化氣,達標排放至大氣中。定期對生物處理設備中的填料進行更換和維護,以保證處理效果。

(五)光解法工藝流程

廢氣收集與預處理:收集廢氣并進行預處理,去除顆粒物、雜質等,防止其影響光解反應的效果。

光解反應:預處理后的廢氣進入光解反應器,在特定波長的紫外線照射下,廢氣中的污染物分子吸收光子能量,發生光解反應,分解為小分子物質。同時,反應器中可能存在的光催化劑(如二氧化鈦)可加速光解反應的進行,提高處理效率。

氧化反應:光解產生的小分子物質進一步與反應器中的氧氣、臭氧等氧化劑發生氧化反應,最終生成二氧化碳、水等無害物質。

凈化氣排放:經過光解和氧化處理后的凈化氣,達標排放至大氣中。定期對光解反應器中的紫外線燈管和光催化劑進行檢查和更換,確保設備正常運行。

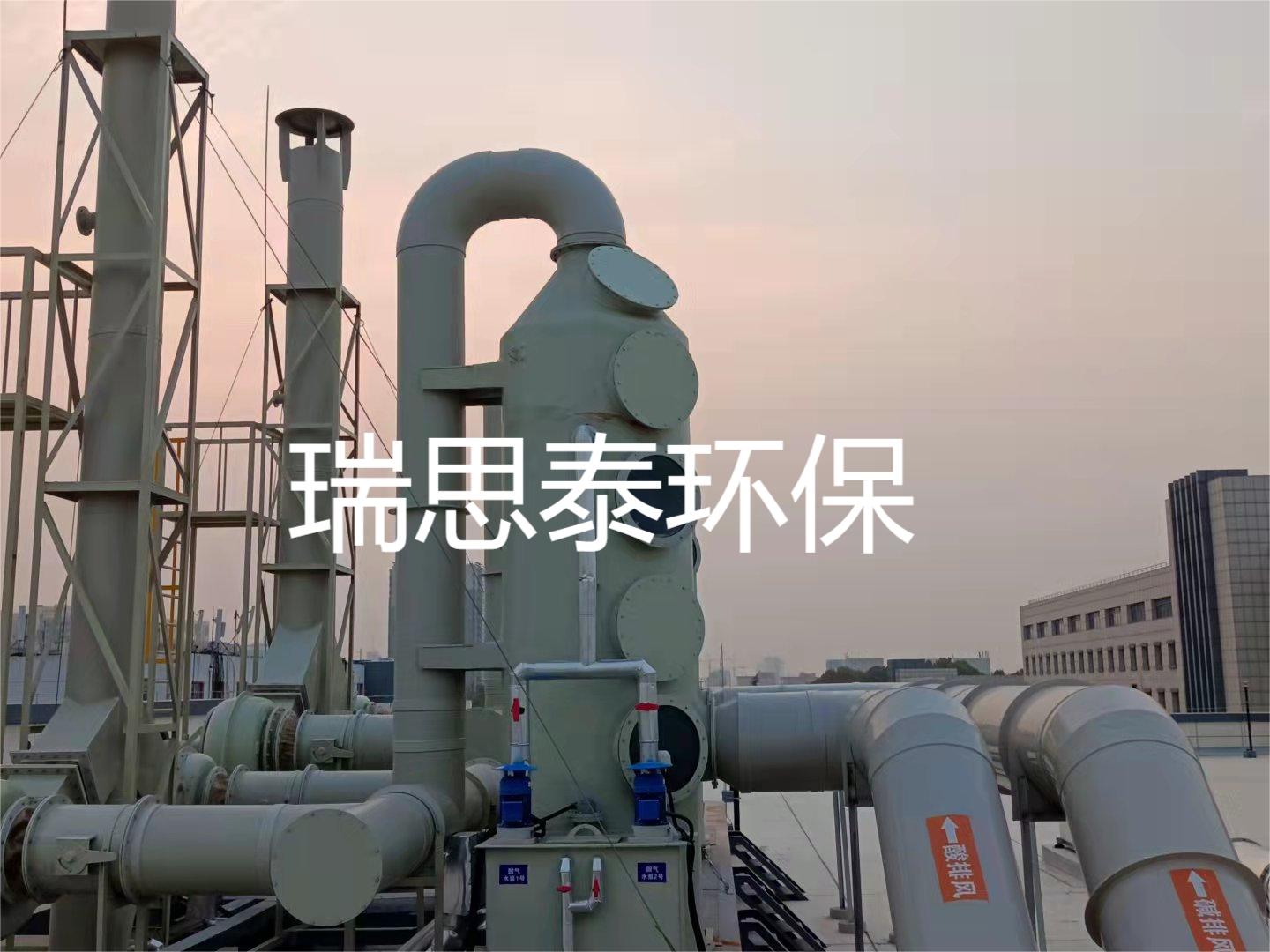

廢氣處理工藝流程及工藝設計(圖1)

二、廢氣處理工藝設計要點

(一)廢氣性質分析

在進行工藝設計前,需要對廢氣的成分、濃度、流量、溫度、濕度、壓力、pH 值等性質進行詳細分析。例如,對于含有揮發性有機物(VOCs)的廢氣,要明確其具體成分(如苯系物、醇類、酯類等)和濃度范圍,以便選擇合適的處理技術。不同成分和濃度的廢氣,處理難度和所需的處理工藝不同。

(二)處理目標確定

根據國家和地方的排放標準,以及企業自身的環保要求,確定廢氣處理的目標。例如,對于排放到大氣中的廢氣,要滿足《大氣污染物綜合排放標準》等相關標準的要求,明確廢氣中各污染物的排放限值,如顆粒物、二氧化硫、氮氧化物、VOCs 等的濃度限值和排放速率限值。

(三)處理技術選擇

根據廢氣性質和處理目標,綜合考慮技術可行性、經濟合理性、運行穩定性等因素,選擇合適的處理技術。例如,對于中低濃度、大風量的有機廢氣,吸附法或生物法可能是比較合適的選擇;對于高濃度、小風量的有機廢氣,催化燃燒法可能更為經濟有效。也可以采用多種技術組合的工藝,如吸附 - 催化燃燒組合工藝,先通過吸附法富集廢氣中的污染物,再利用催化燃燒法進行處理,提高處理效率和降低運行成本。

(四)設備選型與設計

處理設備:根據所選的處理技術,選擇合適的處理設備,如吸附塔、吸收塔、催化燃燒反應器、生物濾池等。設備的選型要考慮廢氣流量、處理效率、操作條件等因素。例如,吸附塔的直徑和高度要根據廢氣流量和吸附劑的吸附性能進行設計,確保廢氣在塔內有足夠的停留時間,使吸附劑與廢氣充分接觸。

輔助設備:除了處理設備外,還需要配置相應的輔助設備,如風機、換熱器、泵、過濾器、除霧器等。風機的選型要根據廢氣流量和系統阻力進行計算,確保廢氣能夠順利輸送;換熱器的選型要考慮熱量回收效率和換熱效果。

(五)工藝流程設計

根據處理技術和設備選型,設計合理的工藝流程。工藝流程要確保廢氣能夠按照預定的順序依次經過各個處理設備,實現高效凈化。同時,要考慮工藝流程的靈活性和可操作性,便于設備的調試、運行和維護。例如,在工藝流程中設置旁路系統,當某個處理設備出現故障時,廢氣可以通過旁路系統暫時排放,避免影響生產。

(六)安全與環保設計

安全設計:廢氣處理過程中可能涉及易燃易爆、有毒有害的物質,因此安全設計至關重要。要采取相應的安全措施,如設置防爆裝置(如阻火器、泄爆片等)、配備消防設施、安裝有毒有害氣體監測報警裝置等,防止發生爆炸、火災、中毒等事故。

環保設計:在工藝設計中,要考慮減少二次污染的產生。例如,對于吸附法產生的廢吸附劑、吸收法產生的吸收廢液等,要設計合理的處理和處置方案,確保其得到妥善處理,避免對環境造成污染。

(七)經濟成本分析

對廢氣處理工藝進行經濟成本分析,包括設備投資成本(如處理設備、輔助設備的購置費用、安裝費用等)、運行成本(如能耗費用、藥劑費用、人工費用、設備維護費用等)。通過經濟成本分析,比較不同工藝方案的經濟性,選擇成本效益最優的方案。同時,要考慮工藝的長期運行成本和投資回收期,為企業的決策提供依據。
